產品名稱：

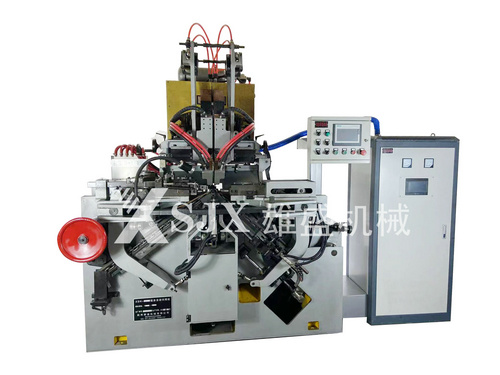

鏈條自動對焊機
產品介紹： XSH-75型、XSH-125型、XSH-250型、XSH-450B（增強型） 鏈條自動對焊機參照德國先進技術，采
-
產品規格
產品介紹：
鏈條自動對焊機參照德國先進技術，采用電阻2次通電法焊接低碳合金鋼起重鏈條，鏈環的輸送、旋向、焊接、鐓鍛、去毛刺等十九道工序，通過編碼器和PC機控制，可進行手動、點動、半自動和全自動操作。動作穩定可靠，維修方便，故障保護安全。其主要性能已達到國外同類產品水平。該產品主要用于起重圓環鏈焊接，也可用于防滑鏈、捆扎鏈、礦用鏈等各種圓環鏈的焊接，效果顯著，可達到80級至100級。
近年來公司新開發的中頻逆變直流焊機和交流逆變變頻焊機，再焊接質量上有了更新的突破，使焊接質量更高、電耗更低。
近年來公司新開發的中頻逆變直流焊機和交流逆變變頻焊機，再焊接質量上有了更新的突破，使焊接質量更高、電耗更低。
產品參數：
| 機床型號 | XSH-75型 | XSH-125型 | XSH-200型 | XSH-300B型 | XSH-450型（增強型） | XSH-600B型 |
| 工作范圍 | φ4-φ6mm | φ6-φ10mm | φ11-φ14mm | φ13-φ18mm | φ16-φ22mm | φ18-φ25mm |
| 鏈環節距 | 11-30mm | 18-50mm | 35-65mm | 39-108mm | 48-120mm | 54-150mm |
| 生產效率 | 40-50(環/分) | 30-50(環/分) | 23-38（環/分） | 15-25（環/分） | 9-21（環/分） | 6-19（環/分） |
| 變壓器 | 新型環氧樹脂澆注密封水冷溫控 | 新型交流逆變變頻焊機 | ||||
| 額定負載持續率 | 20% | 20% | 50% | 50% | 50% | 50% |
| 額定容量 | 75KVA | 125KVA | 200KVA | 300KVA | 450KVA | 600KVA |
| 電動機 | ||||||
| 額定功率 | 3KW | 4KW | 5.5KW | 7.5KW | 11KW | 15KW |
| 額定轉速 | 調速（帶剎車） | 無級調速（帶剎車） | ||||
| 控制器 | PLC(西門子、三菱) | |||||
| 旋轉編碼器 | 360線 | |||||
| 次級空載電壓 | 4-10可調（V） | 7.6V、9.5V、11.2V、13.1V可調 | 4-12.5（V）可調 | 8.5V、10.5V、12.5V、14.5V可調 | ||
| 冷卻水 | ||||||
| 壓力 | 0.15-0.3（Mpa） | |||||
| 消耗量 | 20（升/分） | 20（升/分） | 30（升/分） | 45（升/分） | 45（升/分） | 60（升/分） |
| 溫度 | T≤30（℃） | T≤30（℃） | T≤30（℃） | T≤30（℃） | 15≤T≤25（℃） | T≤30（℃） |
| 氣動 | ||||||
| 供氣源壓力 | ≥0.65（Mpa） | |||||
| 工作壓力 | 0.45≤P≤0.65（Mpa） | |||||
| 空氣消耗量 | 5（立升 每個工作循環） | 8（立升 每個工作循環） | 10（立升 每個工作循環） | 25（立升 每個工作循環） | 30（立升 每個工作循環） | 45（立升 每個工作循環） |
| 電源 | 80（KW） | 130（KW） | 210（KW） | 320（KW） | 500（KW） | 630（KW） |
| 機床尺寸 | 2100mm×1100mm×1800mm | 2300mm×1200mm×2000mm | 2400mm×1300mm×2600mm | 3000mm×2000mm×2940mm | 3000mm×2000mm×2940mm | 3500mm×2500mm×3600mm |
| 機床重量 | 2.5T | 3T | 4.5T | 9.5T | 10T | 13T |
注：以上數據僅做參考，數據以實物為準。
